不锈钢304牌号鉴定

2014-10-22 浏览量：2672

1、案例背景

该不锈钢产品的使用领域的食品接触材料领域，产品主要用于制作汤锅、水壶等。委托方要求分析该材料是否符合美国标准ASTM A276-2013 304牌号的要求，以确定其所使用的材料是符合《GB 9684-88 不锈钢食具容器卫生标准》条款。

2、分析方法简述

a、对样品进行XRF半定量分析，分析结果如下：

元素

含量

1.05%

18.01%

8.02%

0.10%

0.23%

从XRF定性半定量结果上分析，初步可以判定该材料应属于GB 9684-88所规定的奥氏体不锈钢。于是参考不锈钢分析标准对材料进行准确定量分析。

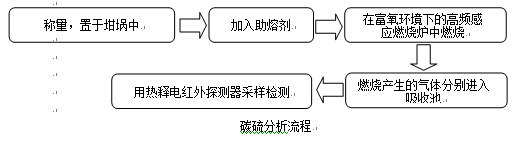

b、依据《GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)》，采用纳克CS3000碳硫分析仪对该材料进行C和S含量分析，结果如下：

元素	C	S
含量	0.065%	0.018%

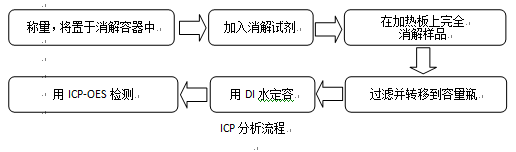

c、依据《JIS G1258-2-2007 中文版铁及钢—ICP发光光谱分析方法—第2部：锰、镍、铬、钼、铜、钨、钒、钴、钛及铌定量方法—硫酸磷酸分解法》，采用OPTIMA8000对该材料进行Si、Mn、P、Cr、Ni、Cu、Mo等元素进行定量分析，结果如下：

元素	Si	Mn	P	Cr	Ni	Mo	Cu
含量	0.587%	1.15%	0.035%	18.28%	8.34%	0.43%	0.21%

3、结果分析与讨论

顺利获得对该不锈钢材料进行成分分析，并对照ASTM A276-2013 304不锈钢材料成分含量要求发现，该不锈钢材料符合304不锈钢要求，属于《GB 9684-88 不锈钢食具容器卫生标准》所要求的奥氏体不锈钢。

4、参考标准

GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)

JIS G1258-2-2007 中文版铁及钢—ICP发光光谱分析方法—第2部：锰、镍、铬、钼、铜、钨、钒、钴、钛及铌定量方法—硫酸磷酸分解法

作者简介：

MTT（Ezpay科技检测）是一家从事材料及零部件品质检验、鉴定、认证及失效分析服务的第三方实验室,网址：www.25rp.com,联系电话：400-850-4050。

更多关于切片分析案例，检测项目。
